一、 设备组成

1、 潜污提升泵，放置于调节池，将调节池污水均匀提升至设备箱体中。

2、 曝气风机，一般放置于设备间，或者防雨的构筑物中，向设备好氧池曝气用。

3、 回流泵，放置于沉淀池，将沉淀池污泥与混合液回流至厌氧池。

4、 自吸泵，放置膜池顶部，从MBR膜中抽吸过滤后的水到沉淀池。

5、 反洗泵，放置于膜池顶部，从清水池抽吸处理完成后的水到MBR膜组件中清洗膜。

二、 设备工作流程图

一、 开机前检查

1、 检查主电源（380V电源是否缺相）

2、 检查调节池浮球高低液位是否正常（最低液位要保证潜污提升泵不能露出水面），确认浮球上浮下落正常，无异物遮挡，钩挂。

3、 检查膜池浮球高低液位设置，膜池最低液位不能低于膜支架10cm。

4、 检查时间继电器，风机时间继电器设置应为“开3m，关10m”，污泥泵时间继电器应设置为“开30m，关23h”，自吸泵时间继电器设备为“开8m，关2m”

5、 若设备配置的回转风机，使用前先检查

① 风机是否漏油，油位是否正常，从风机底座下的透明导油管往上有4-5cm高度风机油为正常，回转风机使用第一个月后需换油（68号抗磨液压油），之后三个月换一次。

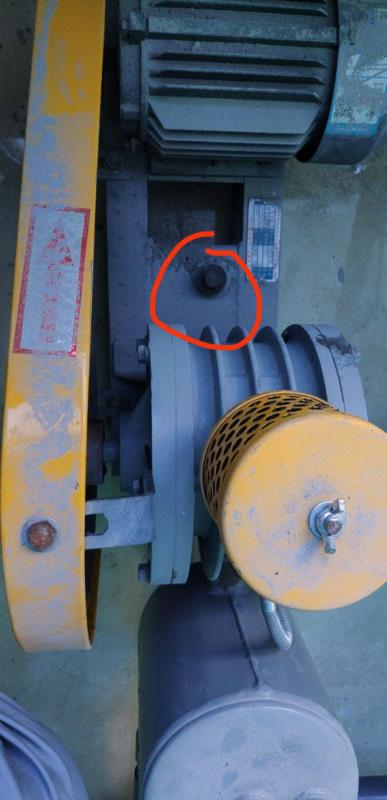

回转风机加油口

① 开机前手动盘车，用手转动风机大飞轮，感受风机转动是否顺滑，确认机头无异响才能启动，罗茨风机开机前同样需要手动盘车。

一、 开机流程

1、 给自吸泵、反洗泵加引水（泵体顶部有螺栓，拧开后加水，加满为止，第一次使用需加引水，以后无需加引水）

2、 将电箱所有旋钮打到关闭位置，打开主电源。

3、 将电控箱“手动/自动”控制旋钮打到手动控制。

4、 依次单独开启潜污提升泵、曝气风机、污泥回流泵、自吸泵、反洗泵，检查电机正反转（可以按照电机上箭头标注的方向目测转向，未标注箭头的可以根据水泵水量跟电机风量来判断，反转明显水量小，风量小）若反转，将电机在配电箱上连接的三根电线其中任意两根倒换位置即可。

5、 潜污提升泵、曝气风机、回流泵、自吸泵、反洗泵都检查无误后，将“手动/自动”开关打到自动，设备即可自动运行。

二、 自动运行方式

调节池浮球高液位时，提升泵工作，随后膜池水位达到高液位后，自吸泵工作，从膜池向清水池抽水，风机跟随自吸泵同时工作，自吸泵停止工作时风机由时间继电器控制，间歇性运行。膜池高液位时，自吸泵与反洗泵交替工作，交替时间由时间继电器控制。

三、 注意事项

1、 潜水泵不能在没有水的情况下空转

液位高度不能低于潜水泵，即潜水泵不可裸露于水面之上运行。

2、 回转风机不能再没有油的情况下运行

3、 自吸泵与反洗泵第一次使用时必须加引水，否则不吸水，反而电机会因温度过高烧坏。

4、 设备打到手动运行时必须有人看守。

5、 设备打到自动运行时，潜污提升泵、曝气风机、回流泵、自吸泵、反洗泵的开关都应打到“关”。
